紧固件类型

1月06,2020

010601.



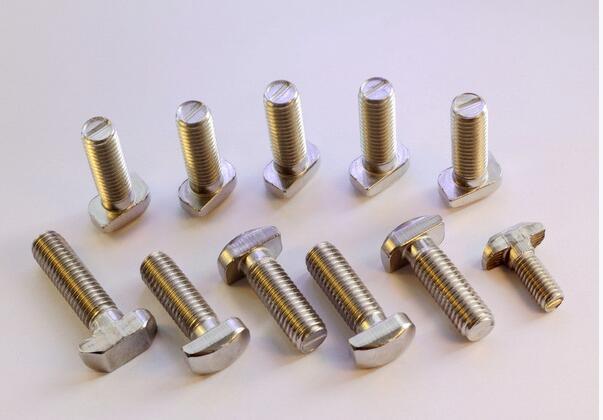

首先,需要标记紧固件的参数是:产品名称(标准),规格,材料,强度水平,表面处理。如:DIN912,M4-0.7x8,SCM435,12.9,黑色。


1.产品名称(标准):注意:对于无标准的螺钉,需要是非标准的图纸。


例如,DIN912,中文名称是:十六进制插座头盖螺钉。这是产品名称。


但是,最准确的方法仍然需要调用标准,因为GB70也是相同的产品名称;但是两个标准的大小有很多地方。


世界上最具影响力的标准是:德国标准(DIN),国际标准(ISO),中国国家标准(GB),美国标准(ANSI),日本标准(JIS)。


2,规格,螺钉的一般名称是齿名直径*螺钉长度。


牙齿图案直径,常用于公制系统:M2,M3,M4,M5,M6,M8,M10,M12等。


美国常用是:4#-40,6#-32,8#-32,10#-24,1 / 4-20,5 / 16-18,3 / 8-16,1 / 2-13, 等等。


螺杆长度是指嵌入物体的有效长度。例如:沉头螺钉装有总长度,半埋入半螺钉被添加到半头的长度,并且气缸盖螺钉的长度不包括头部尺寸。如:


对于规格,全名最好添加牙齿间距。例如,M4-0.7X8,4手指齿的外径为4mm,0.7表示两个齿峰之间的距离为0.7mm,并且8表示嵌入物体的有效长度为8mm。


为简单起见,我们没有写下球场,我们默认粗牙到标准牙齿,因为它是最常见的;所以它不会被标记。这仅在公制系统中提供,并且仍需要标记美国产品。


这里专注于美国螺丝的规格,如6#-32 * 3/8,6#是牙齿的外径,接近3.5mm;32是每英寸32颗螺纹长度(相当于公制螺钉距离的齿);3/8是螺杆的长度(特别是与公制螺钉相同)。


这里有2个配方:牙齿外径A#=(AX0.013 + 0.06)X25.4(mm),1英寸= 25.4mm。


其中2#= 2.2mm,4#= 2.9mm,6#= 3.5mm,8#4.2mm,10#= 4.8mm是要记忆的数据。对应于每种螺杆对应的齿数也必须记住:2#-56,4#-40,6#-32,8#-32,10#-24,1 / 4-20,5 / 16-18,3 / 8-16,1 / 2-13(美国标准牙齿)。


注意:美国UNC牙齿是标准牙齿,UP是牙齿。我们默认粗牙到标准牙齿。
